KERKERマフラーは、1970〜1980年代のアメリカンレーシングシーンで培われた技術を投入して開発された高性能エキゾーストシステムである。独特のメガホンサイレンサーと4-1集合構造により、中高回転域での優れた排気効率と迫力ある排気音を実現し、多くの空冷4気筒ライダーから支持を集めてきた。現在では当時物の希少価値も高く、性能だけでなく旧車カスタムを象徴するパーツとして高い人気を誇っている。

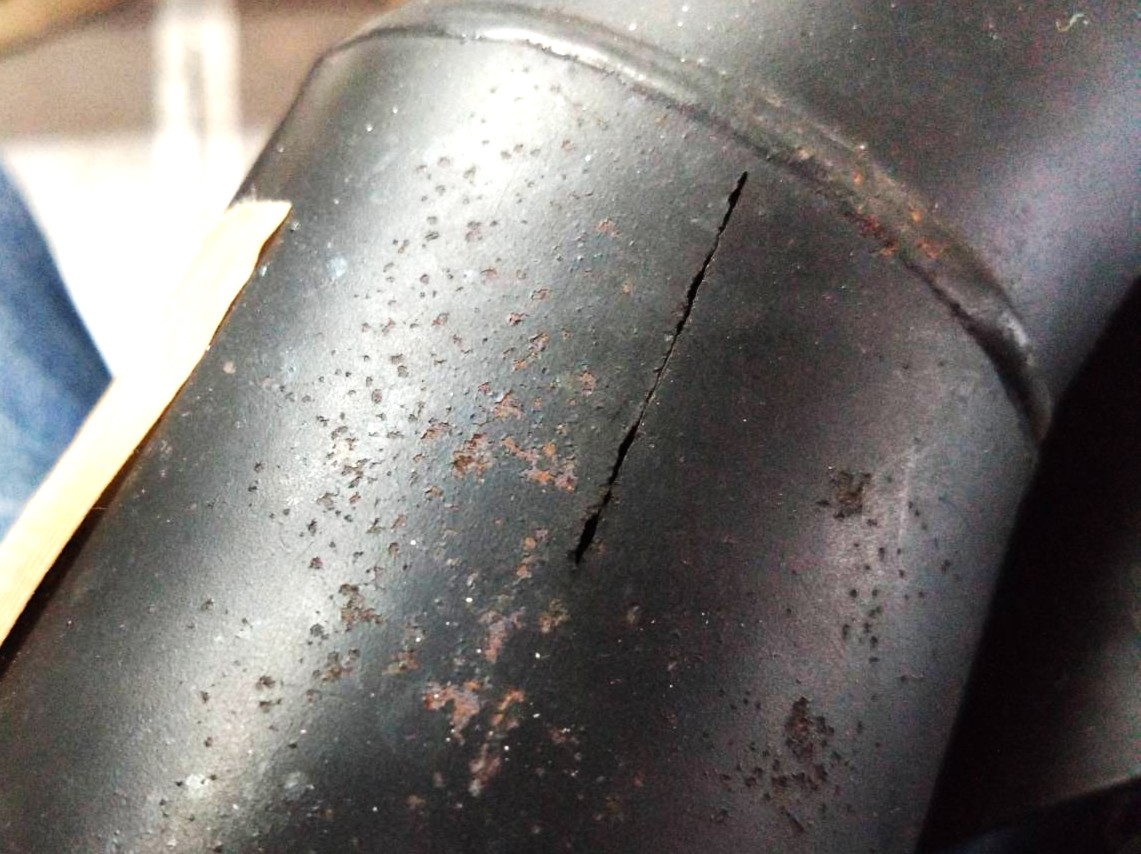

今回施工したKERKERマフラーは、パイプの継ぎ目溶接部に錆による腐食が発生し、製造時の溶接線（シーム）部にクラックが確認された。一般的なスチールパイプは鋼板を円筒状に成形し、その継ぎ目を溶接して製造されているためシーム部が存在する。この部分は母材と金属組織が異なることから腐食が発生しやすく、さらにマフラー内部では温度変化による結露が発生するため、内側から腐食が進行することも少なくない。

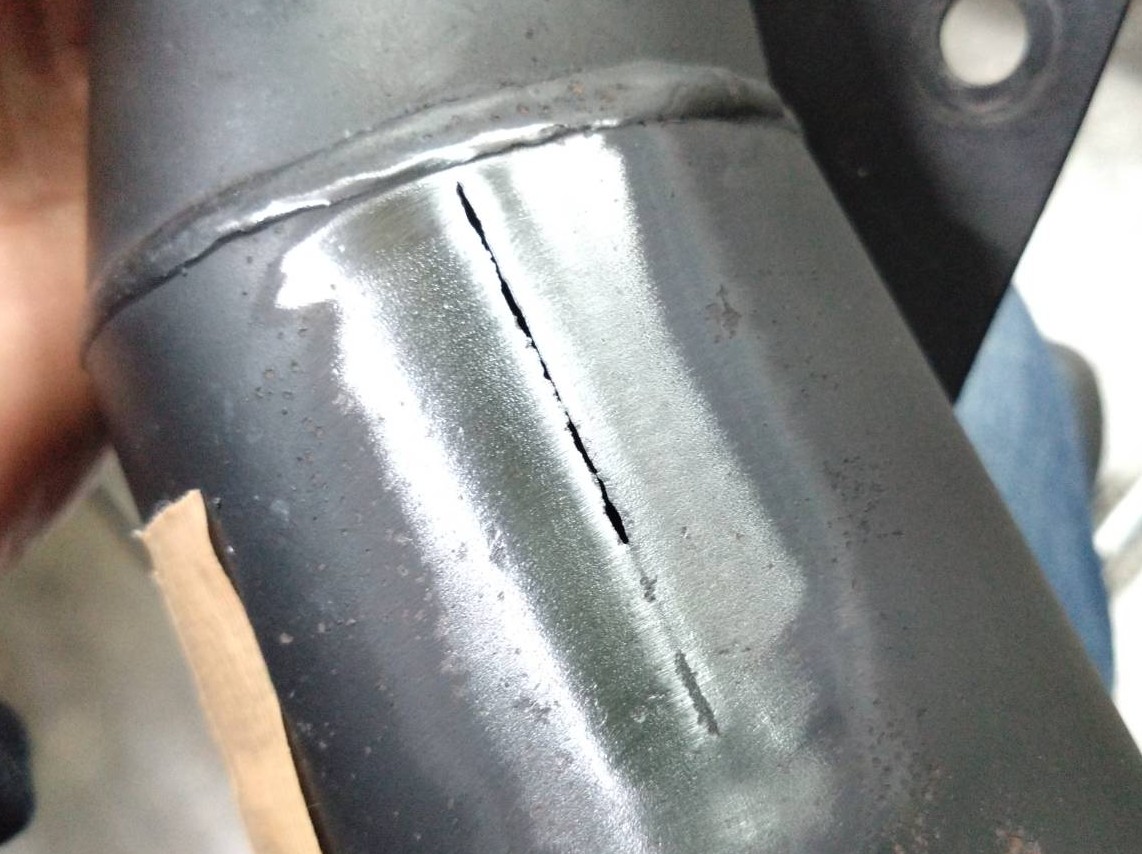

サンドブラストによって旧塗膜および腐食部を除去したところ、マフラー内部から進行した腐食による穴あきが複数箇所で確認された。表面からは判断できないほど腐食が進行しており、特にシーム部周辺では広範囲にわたって母材の減肉が発生していた。

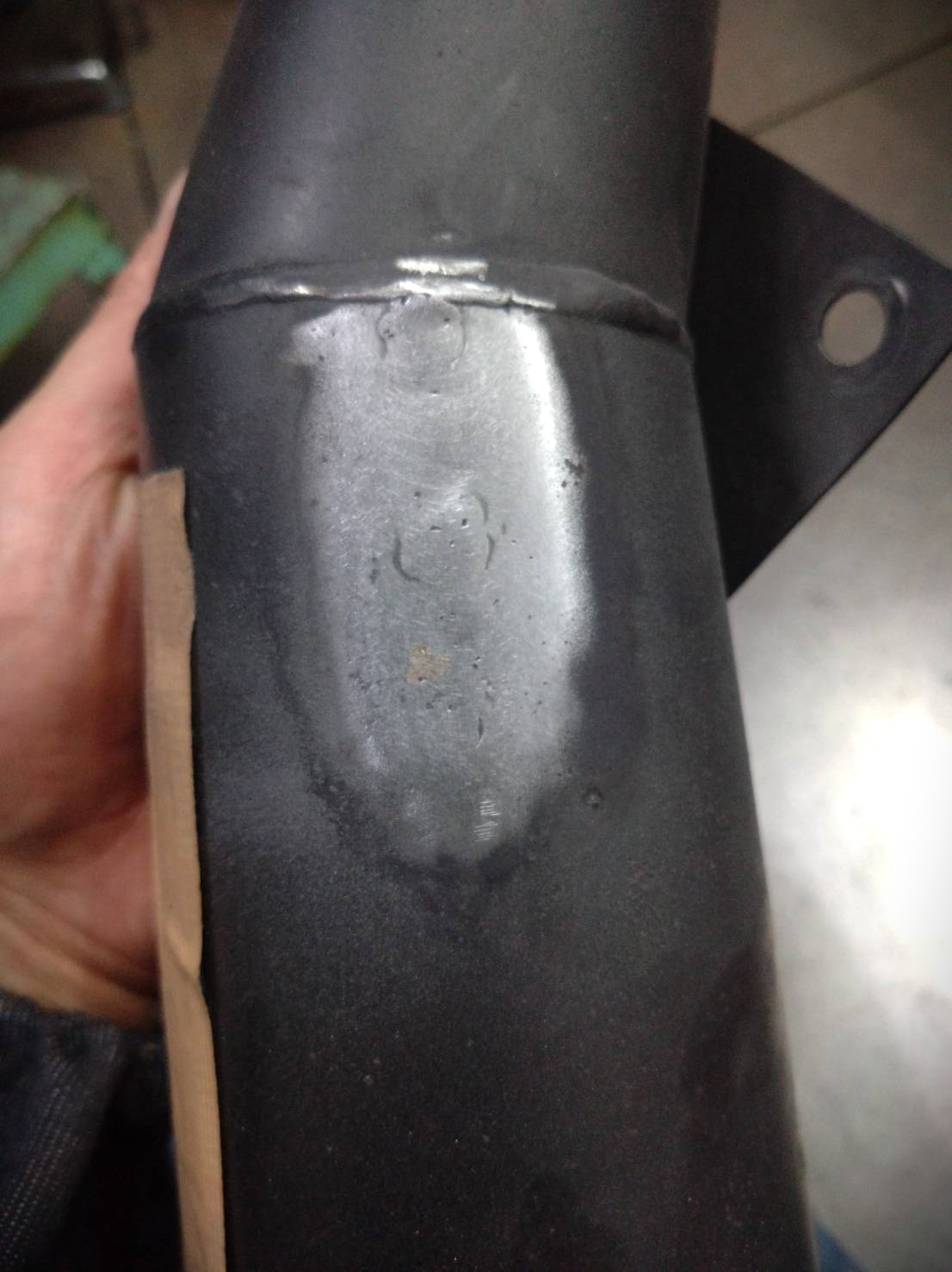

補修にあたっては、通常よりもかなり低い電流設定で慎重に溶接修理を行った。しかし、腐食が進行した部分では錆の下で母材が著しく薄くなっており、見た目には軽微な腐食に見えても実際には肉厚が失われていることが多い。そのため溶接による補修自体が困難となる場合も少なくない。今回は最も大きなクラックが発生していたシーム部の補修を優先し、慎重に溶接修理を実施した。

その結果、クラック部については補修を行うことができたものの、想定していた以上に母材の劣化が進行していることが確認された。その他の腐食箇所についても補修を継続した場合、新たな穴あきや変形を招く可能性が高く、かえって状態を悪化させる恐れがあると判断した。そのため依頼主と協議のうえ、これ以上の溶接補修は行わず、現存する部品を保護しながら現状を維持することを優先する方針とした。長年使用されてきた当時物マフラーであることを考慮し、無理な補修によってオリジナル部品を損傷させるリスクを避けることを重視した。

旧車部品やヴィンテージマフラーでは、外観上は問題がないように見えても、施工を進める中で想定以上の腐食や損傷が発覚することがある。特にマフラーは内部の状態を完全に把握することが難しく、ブラスト後にはじめて深刻な腐食が明らかになるケースも少なくない。今回の施工は、補修を行う技術だけでなく、これ以上手を加えるべきではない状態を見極める判断もまた重要であることを示す施工事例となった。

BEFORE - AFTER

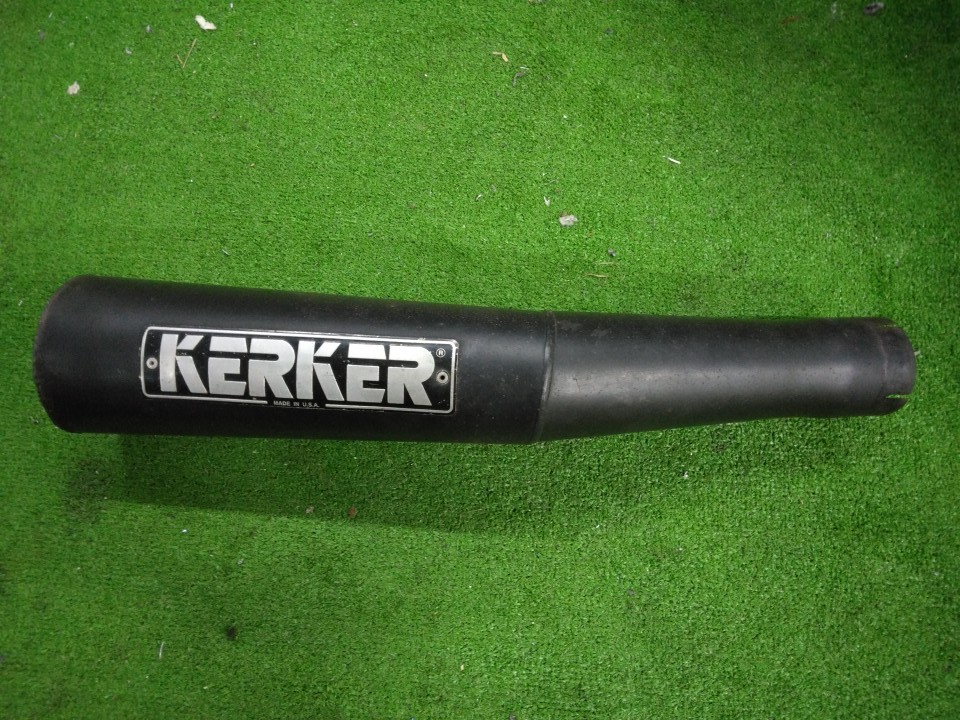

• BEFORE

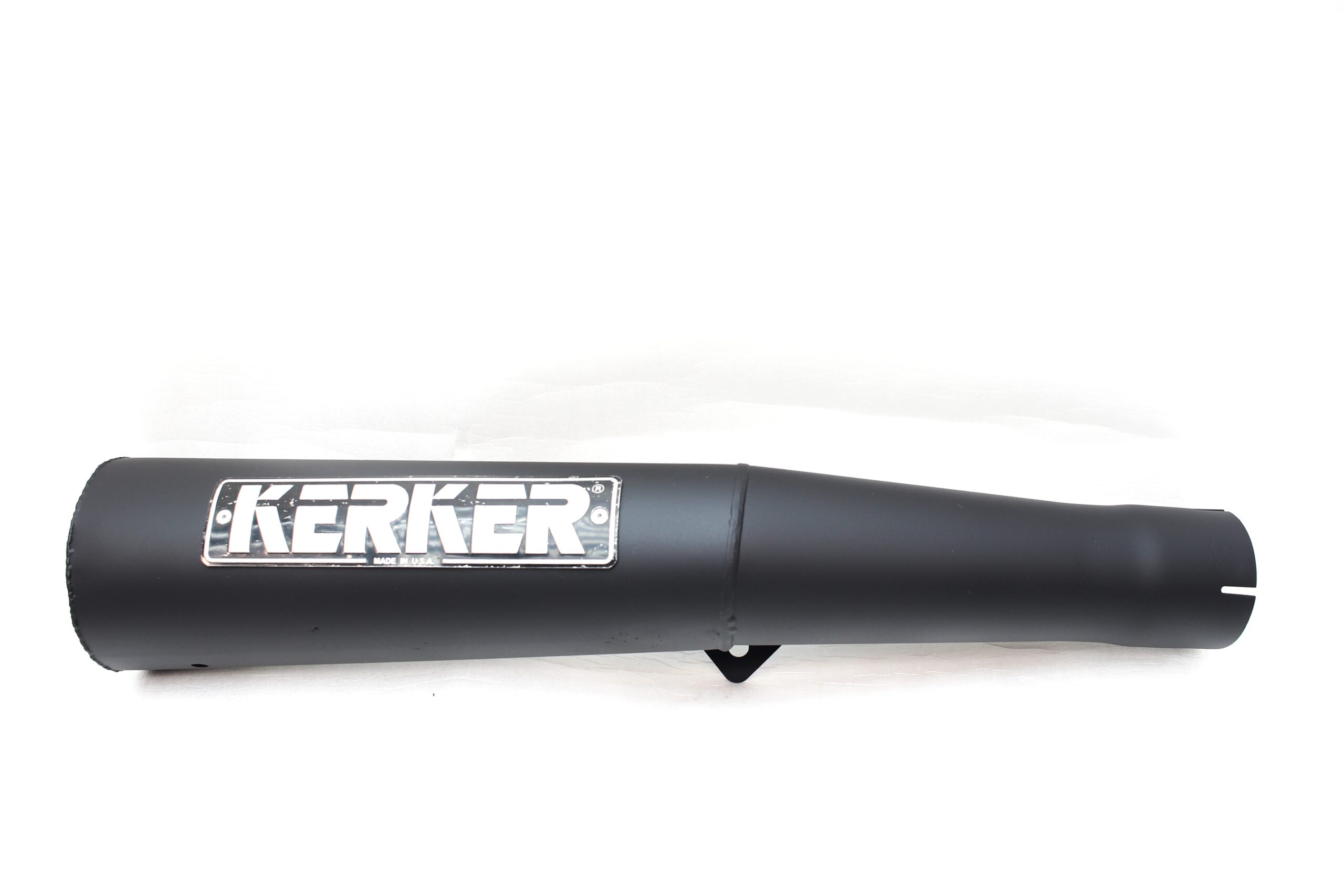

• AFTER
